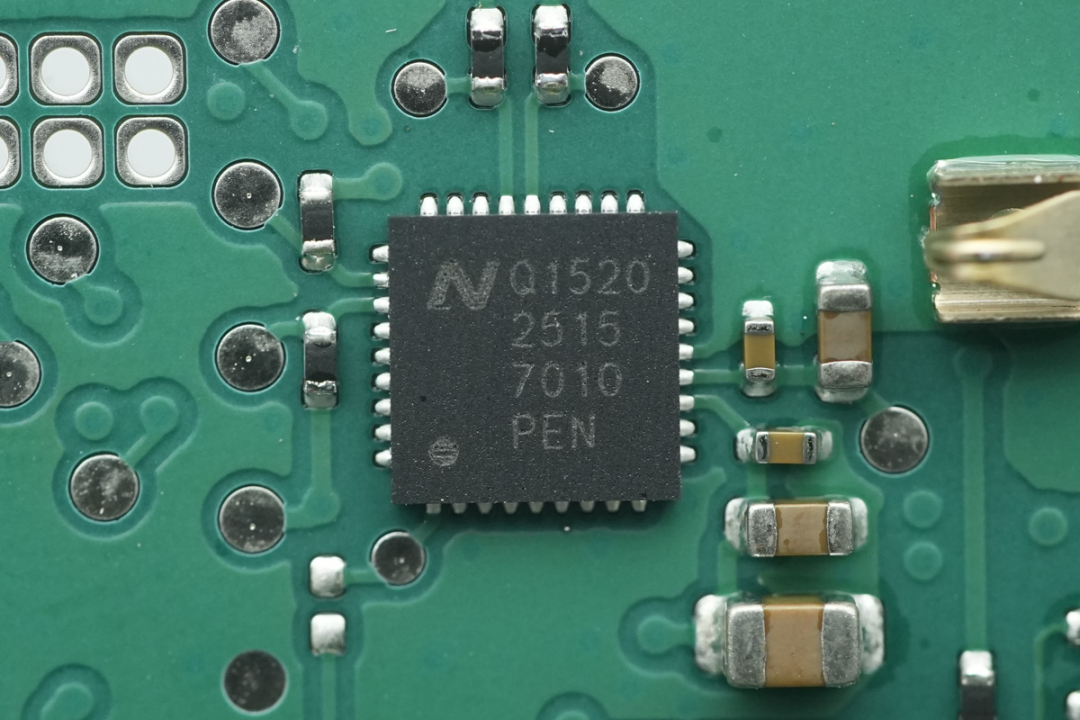

充电头网近期通过拆解发现，伏达半导体推出NUQ1520高集成无线功率发射控制器，面向Qi2无线充电发射端应用。

该芯片集成MCU、PWM控制、ADC采样、有线快充协议及私有加密功能，可完成无线充电控制、输入电源协商、信号采集和安全认证等任务。

NUQ1520支持2.5V至5.5V供电，采用4.5×4.5mm QFN36封装，适用于无线充电器、磁吸充电设备以及需要私有认证功能的无线供电产品。

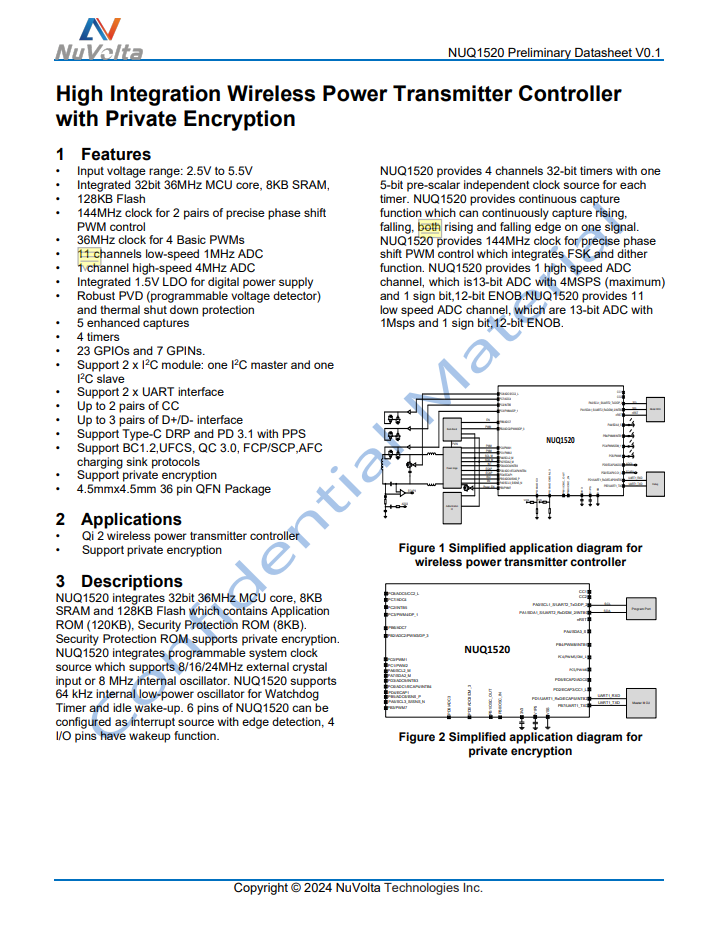

伏达半导体NUQ1520无线功率发射控制器

NUQ1520内部集成一颗32位36MHz MCU，配备8KB SRAM和128KB Flash。

其中，Flash包含120KB应用程序区域和8KB安全保护区域，安全保护区域支持私有加密，可用于品牌设备识别、配件认证及专用无线充电协议开发。

在无线功率控制部分，NUQ1520提供两对精密移相PWM，运行时钟最高可达144MHz，可用于功率级相位控制及FSK通信；同时还配备四路36MHz基础PWM、五路增强型捕获通道和四路32位定时器，满足无线充电发射端的驱动控制与信号捕获需求。

芯片集成一路高速ADC和11路低速ADC。其中，高速ADC最高采样率为4MSPS，低速ADC最高采样率为1MSPS，均采用13位转换架构，并具备12位有效分辨率，可用于发射端电压、电流及系统运行状态的实时采集，为闭环功率调节和保护控制提供数据基础。

NUQ1520支持两组I²C接口、两组UART接口、最多两对CC接口以及三对D+/D-接口，支持USB Type-C DRP、USB PD3.1及PPS，并兼容BC1.2、UFCS、QC3.0、FCP/SCP、AFC等受电端协议。

这意味着采用NUQ1520的无线充电产品可以直接识别不同类型的有线电源，并根据适配器能力完成输入功率协商，为无线发射端提供相匹配的供电条件。

NUQ1520支持8MHz、16MHz和24MHz外部晶振，也可使用内部8MHz振荡器；内置64kHz低功耗振荡器，可用于看门狗及待机唤醒。

芯片还集成1.5V数字电源LDO、可编程电压检测及过温关断保护，并提供多路中断和唤醒引脚，兼顾系统安全性与低功耗运行需求。

充电头网总结

NUQ1520将无线功率控制、快充协议识别、模拟信号采集和私有加密集中在一颗芯片中，既能满足Qi2发射端对精密控制和多协议输入的需求，也为品牌厂商开发专用认证与差异化功能预留了空间。

凭借丰富的PWM、ADC和通信资源，NUQ1520可减少无线充电发射端对外部控制及协议器件的依赖，为磁吸无线充电器、多功能充电底座等产品提供一体化主控方案。
